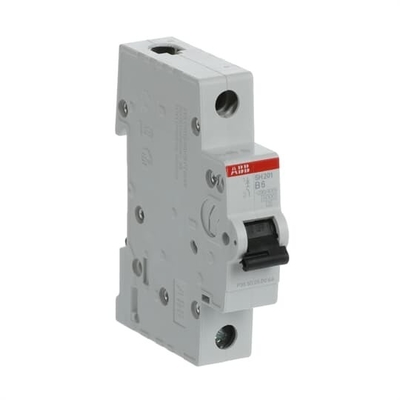

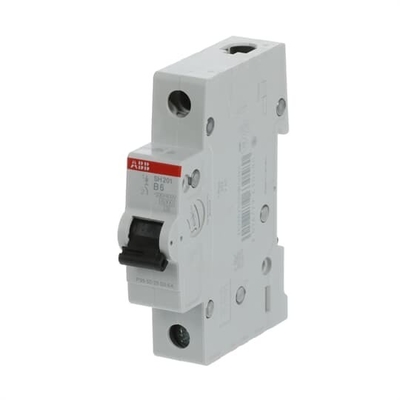

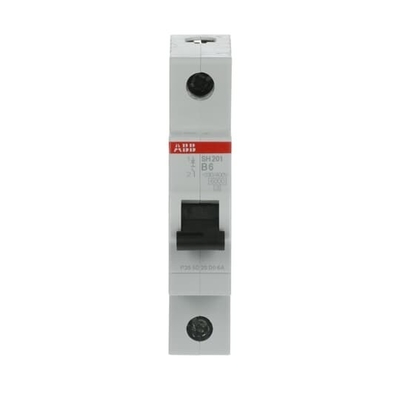

SH201-B6 Interruttore di circuito in miniatura ad alta capacità di rottura 1P B 6 A per l'industria
Dettagli:
| Luogo di origine: | Shanghai, Cina |
| Marca: | ABB |
| Numero di modello: | SH201-B6 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cartucce |
|
Informazioni dettagliate |
|||
| capacità di rottura: | 1P - B - 6 A | Tensione nominale: | 220 V |
|---|---|---|---|
| Corrente nominale: | 6A | Curva BCD: | B |
| Numero di Palo: | 1 | Tipo: | SH201-B6 |
Descrizione di prodotto
Informazioni generali
* Tipo di prodotto esteso:SH201-B6
* ID del prodotto:2CDS211001R0065
* EAN:4016779630580
* Descrizione del catalogo:SH201-B6 Miniatur circuit breaker - 1P - B - 6 A

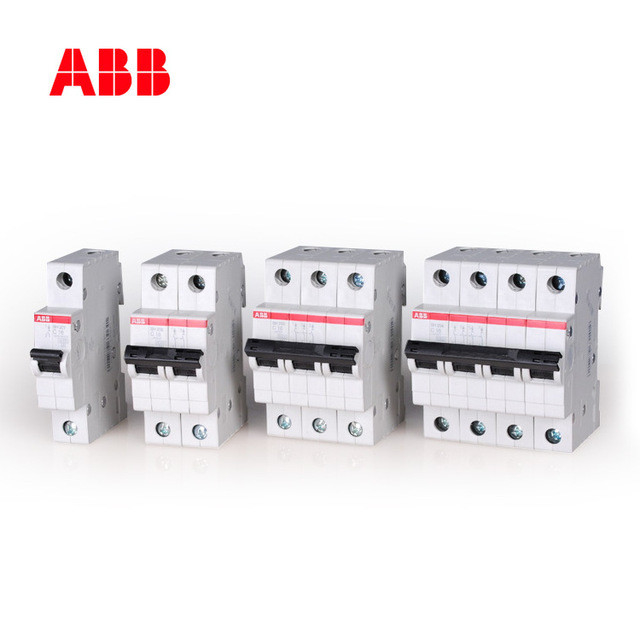

* Long Description:Compact Home SH200 miniature interruttori sono limitanti di corrente.
Il meccanismo di accensione termico ritardato per la protezione contro i sovraccarichi e il meccanismo di accensione elettromeccanica per la protezione contro i cortocircuiti sono disponibili in caratteristiche diverse (B,C), configurazioni (1P,1P+N,2P,3P,3P+N,4P), capacità di rottura (fino a 6 kA a 230/400 V CA) e correnti nominali (fino a 40 A).
Le MCB della gamma SH200 sono conformi alla norma IEC/EN 60898-1, consentendo l'uso per applicazioni residenziali.
ABBMicrointerruttori SH200 serie
Tecnico
* Norme:CEI/EN 60898-1
* Caratteristica di inciampo: B
* Tensione nominale di funzionamento:sec. IEC 60898-1 230 / 400 V CA
* Tensione di funzionamento:massimo (compresa la tolleranza) 253 V CA
Almeno 12 V CA
* Tensione nominale di isolamento (Ui):acc. alla norma IEC/EN 60664-1 440 V
* Impulso nominale resistenza tensione (Uimp):4 kV
a 2000 m 5 kV
a livello del mare 6,2 kV
* Tensione di prova dielettrica:50/60 Hz, 1 min: 2 kV
* Voltaggio di ingresso Tipo:AC
* Corrente nominale (In): 6 A
* Capacità nominale di cortocircuito: ((AC) 6 kA
(230 / 400 V CA) 6 kA
* Corrente di cortocircuito condizionale nominale (Inc): ((230 V) 6 kA
(400 V) 6 kA
* Frequenza nominale (f): 50 / 60 Hz
* Perdita di potenza:2 W
alle condizioni di funzionamento nominali per polo 2 W
* Connessione di alimentazione: arbitraria
* Indicazione della posizione del contatto: ON / OFF
* Classe di limitazione dell'energia:3
* Durabilità elettrica: 200000 cicli AC
* Durabilità meccanica: 200000 cicli
* Numero di polacchi:1
* Numero di polacchi protetti:1
* Sovrastanza Categoria:III
* gamma di prodotti: SH200
* Torsione di serraggio:2 N·m
* Tipo di attuatore:Toggle
* Tipo di terminale a vite: terminale a gabbia
* Marcatura dell' attuatore: I / O
* Materiale dell'attuatore:Isolazione gruppo II, nero, sigillabile
* Materiale di alloggiamento:Isolazione gruppo II, RAL 7035
* Montaggio su rotaia DIN:TH35-15 (35 x 15 mm) conforme alla IEC 60715
TH35-7.5 (35 x 7,5 mm) conforme alla IEC 60715
* Posizione di montaggio: qualsiasi
* Recommended Screw Driver:Pozidriv 2
* Accessori disponibili: No
* Capacità di connessione:conduttore 25 / 25 mm2
Flessibile con ferrule 0,75... 16 mm2
Flessibile 0,75... 16 mm2
Rigid 0,75... 25 mm2
0,75... 25 mm2
* Dimensione dell'impianto:acc. alla DIN 43880 1
* Tipo di terminale: terminali a vite
Ambiente
* Temperatura dell'aria ambiente:operazione -25... +55 °C
Conservare a -40... +70 °C
* Temperatura ambientale di riferimento:30 °C
* Grado di protezione: IP20
Casella con copertura IP40
* Grado di inquinamento:2
* Condizioni ambientali: 28 cicli
con 55 °C / 90-96 %
e 25 °C / 95-100 %
* Resistenza alle vibrazioni secondo la IEC 60068-2-6:5g, 20 cicli a 5... 150... 5 Hz con carico 0,8 In
* Resistenza agli urti secondo IEC 60068-2-27:25g / 2 urti / 13 ms
* Status RoHS:In base alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019
* Informazioni ambientali:2CDK400030D0201
* Dichiarazione REACH:9AKK107492A1906
Dimensioni
* Larghezza in numero di spaziature modulari:1
* Larghezza netta del prodotto:17.5 mm
* Altezza netta del prodotto: 85 mm
* Prodotto profondità netta / lunghezza:69 mm
* Peso netto del prodotto:0.125 kg
* Peso netto del palo:0.125 kg
* Profondità integrata (t2):69 mm
Informazioni sul contenitore
* Pacchetto Livello 1 Unità: cartone 10 pezzi
* Pacchetto Livello 1 Larghezza: 92 mm
* Pacchetto Livello 1 Altezza: 80 mm
* Pacchetto Livello 1 profondità / lunghezza: 183 mm
* Peso lordo del pacchetto di livello 1:1.29 kg
* Pacco di livello 1 EAN:4016779630580
* Pacchetto Livello 2 Unità: cartone 120 pezzi
* Pacchetto Livello 2 Larghezza: 275 mm
* Pacchetto Livello 2 Altezza: 210 mm
* Pacchetto Livello 2 profondità / lunghezza:395 mm
* Pacchetto Livello 2 Peso lordo:16 kg
* Pacco di livello 2 EAN:4016779988148
Ordinazione
* Quantità minima d'ordine: 1 pezzo
* Numero doganale:85362010
* Numero elettronico (Finlandia):3210967
* Paese di origine: Germania (DE)
Certificati e dichiarazioni (numero del documento)
* Agenzia di certificazione: EN
IEC
* Dichiarazione di conformità - CE:2CDK400607D2703
* Informazioni ambientali:2CDK400030D0201
* Istruzioni e manuali: 2CDS207105P0001
* Dichiarazione REACH:9AKK107492A1906
* Informazioni RoHS:2CDK400030D0201
Scarichi popolari
* Scheda informativa, Informazioni tecniche:2CSC400030D0202
* Istruzioni e manuali: 2CDS207105P0001
Classificazioni
* ETIM 7:EC000042 - Interruttore di circuito in miniatura (MCB)
* ETIM 8:EC000042 - Interruttore di circuito in miniatura (MCB)
* Albero di catalogo EPLAN:Ingegneria elettrica / Dispositivi di protezione / Generale
* Definizione della funzione EPLAN: interruttore / interruttore singolo / interruttore 1_2
* Categoria RAEE:5. attrezzature di piccole dimensioni (senza dimensioni esterne superiori a 50 cm)
* RAEE B2C / B2B: Business to Business
* CN8:8536 20 10
* UNSPSC:39121603
* eClass:V11.0: 27141901
* IDEA Granular Category Code (IGCC):4897 >> Interruttori in miniatura
* Codice di classificazione dell'oggetto:F
* Norme:CEI/EN 60898-1
* Caratteristica di inciampo: B
* Tensione nominale di funzionamento:sec. IEC 60898-1 230 / 400 V CA
* Tensione di funzionamento:massimo (compresa la tolleranza) 253 V CA
Almeno 12 V CA
* Tensione nominale di isolamento (Ui):acc. alla norma IEC/EN 60664-1 440 V
* Impulso nominale resistenza tensione (Uimp):4 kV
a 2000 m 5 kV
a livello del mare 6,2 kV
* Tensione di prova dielettrica:50/60 Hz, 1 min: 2 kV
* Voltaggio di ingresso Tipo:AC
* Corrente nominale (In): 6 A
* Capacità nominale di cortocircuito: ((AC) 6 kA
(230 / 400 V CA) 6 kA
* Corrente di cortocircuito condizionale nominale (Inc): ((230 V) 6 kA
(400 V) 6 kA
* Frequenza nominale (f): 50 / 60 Hz
* Perdita di potenza:2 W
alle condizioni di funzionamento nominali per polo 2 W
* Connessione di alimentazione: arbitraria
* Indicazione della posizione del contatto: ON / OFF
* Classe di limitazione dell'energia:3
* Durabilità elettrica: 200000 cicli AC
* Durabilità meccanica: 200000 cicli
* Numero di polacchi:1
* Numero di polacchi protetti:1
* Sovrastanza Categoria:III
* gamma di prodotti: SH200
* Torsione di serraggio:2 N·m
* Tipo di attuatore:Toggle
* Tipo di terminale a vite: terminale a gabbia
* Marcatura dell' attuatore: I / O
* Materiale dell'attuatore:Isolazione gruppo II, nero, sigillabile
* Materiale di alloggiamento:Isolazione gruppo II, RAL 7035
* Montaggio su rotaia DIN:TH35-15 (35 x 15 mm) conforme alla IEC 60715
TH35-7.5 (35 x 7,5 mm) conforme alla IEC 60715
* Posizione di montaggio: qualsiasi
* Recommended Screw Driver:Pozidriv 2
* Accessori disponibili: No
* Capacità di connessione:conduttore 25 / 25 mm2
Flessibile con ferrule 0,75... 16 mm2
Flessibile 0,75... 16 mm2
Rigid 0,75... 25 mm2
0,75... 25 mm2
* Dimensione dell'impianto:acc. alla DIN 43880 1
* Tipo di terminale: terminali a vite
Ambiente
* Temperatura dell'aria ambiente:operazione -25... +55 °C
Conservare a -40... +70 °C
* Temperatura ambientale di riferimento:30 °C
* Grado di protezione: IP20
Casella con copertura IP40
* Grado di inquinamento:2
* Condizioni ambientali: 28 cicli
con 55 °C / 90-96 %
e 25 °C / 95-100 %
* Resistenza alle vibrazioni secondo la IEC 60068-2-6:5g, 20 cicli a 5... 150... 5 Hz con carico 0,8 In
* Resistenza agli urti secondo IEC 60068-2-27:25g / 2 urti / 13 ms
* Status RoHS:In base alla direttiva UE 2011/65/UE e all'emendamento 2015/863 22 luglio 2019
* Informazioni ambientali:2CDK400030D0201
* Dichiarazione REACH:9AKK107492A1906
Dimensioni
* Larghezza in numero di spaziature modulari:1
* Larghezza netta del prodotto:17.5 mm
* Altezza netta del prodotto: 85 mm
* Prodotto profondità netta / lunghezza:69 mm
* Peso netto del prodotto:0.125 kg
* Peso netto del palo:0.125 kg
* Profondità integrata (t2):69 mm
Informazioni sul contenitore
* Pacchetto Livello 1 Unità: cartone 10 pezzi
* Pacchetto Livello 1 Larghezza: 92 mm
* Pacchetto Livello 1 Altezza: 80 mm
* Pacchetto Livello 1 profondità / lunghezza: 183 mm
* Peso lordo del pacchetto di livello 1:1.29 kg
* Pacco di livello 1 EAN:4016779630580
* Pacchetto Livello 2 Unità: cartone 120 pezzi
* Pacchetto Livello 2 Larghezza: 275 mm
* Pacchetto Livello 2 Altezza: 210 mm
* Pacchetto Livello 2 profondità / lunghezza:395 mm
* Pacchetto Livello 2 Peso lordo:16 kg
* Pacco di livello 2 EAN:4016779988148
Ordinazione
* Quantità minima d'ordine: 1 pezzo
* Numero doganale:85362010
* Numero elettronico (Finlandia):3210967
* Paese di origine: Germania (DE)
Certificati e dichiarazioni (numero del documento)
* Agenzia di certificazione: EN
IEC
* Dichiarazione di conformità - CE:2CDK400607D2703
* Informazioni ambientali:2CDK400030D0201
* Istruzioni e manuali: 2CDS207105P0001
* Dichiarazione REACH:9AKK107492A1906
* Informazioni RoHS:2CDK400030D0201
Scarichi popolari
* Scheda informativa, Informazioni tecniche:2CSC400030D0202
* Istruzioni e manuali: 2CDS207105P0001
Classificazioni
* ETIM 7:EC000042 - Interruttore di circuito in miniatura (MCB)
* ETIM 8:EC000042 - Interruttore di circuito in miniatura (MCB)
* Albero di catalogo EPLAN:Ingegneria elettrica / Dispositivi di protezione / Generale
* Definizione della funzione EPLAN: interruttore / interruttore singolo / interruttore 1_2
* Categoria RAEE:5. attrezzature di piccole dimensioni (senza dimensioni esterne superiori a 50 cm)
* RAEE B2C / B2B: Business to Business
* CN8:8536 20 10
* UNSPSC:39121603
* eClass:V11.0: 27141901
* IDEA Granular Category Code (IGCC):4897 >> Interruttori in miniatura
* Codice di classificazione dell'oggetto:F
