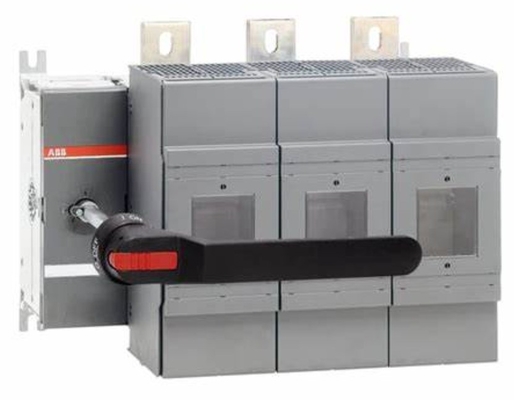

1SCA105475R1001 OS1250D03P Soluzione di interruttore di disconnessione per sistemi di alimentazione industriale

Modello OS1250D03P

Informazioni generali

• Tipo di prodotto esteso:

  Modello OS1250D03P

• Codice prodotto:

  1SCA105475R1001

• Codice EAN:

  6417019394206

• Descrizione del catalogo:

  OS1250D03P INTERRUTTORE FUSIBILE

• Descrizione lunga:

  Fusibili di commutazione, azionamento frontale, 3 poli, 03 (lato sinistro), DIN, 4, maniglia e albero inclusi,

• Valore circolare

  • Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):

    Numero di telefono: 9AKK108467A5658

  • Dichiarazione REACH:

    1SCC011021D0201

  • Informazioni RoHS:

    1SCC011020D0201

  • Legge sul controllo delle sostanze tossiche - TSCA:

    1SCC011025D0201

  Ordinazione

  • Quantità di ordine minimo:

    1 pezzo

  • Numero della tariffa doganale:

    85365080

  • Paese di origine:

    Finlandia (FI)

  Download popolari

  • Scheda tecnica, informazioni tecniche:

    1SCC311013C0201

  • Istruzioni e manuali:

    1SCC311022M0207

  Dimensioni

  • Larghezza netta del prodotto:

    429mm

  • Altezza netta del prodotto:

    356mm

  • Profondità/Lunghezza della rete del prodotto:

    366mm

  • Peso netto del prodotto:

    27.86kg
    61,42 libbre

  Tecnico

  • Corrente nominale di funzionamento AC-21A (I_e):

    (380 ... 415 V) 1250 A
    (500 V) 1250 A
    (690 V) 1250 A

  • Corrente nominale di funzionamento AC-21B (I_e):

    (500 V) 1250 A
    (690 V) 1250 A

  • Corrente nominale di funzionamento AC-22A (I_e):

    (380 ... 415 V) 1250 A

  • Corrente nominale di funzionamento AC-22B (I_e):

    (500 V) 1250 A
    (690 V) 1250 A

  • Corrente nominale di funzionamento AC-23A (I_e):

    (380 ... 415 V) 1000 A

  • Corrente nominale di funzionamento AC-23B (I_e):

    (500V) 1000A
    (690V) 1000A

  • Potenza nominale operativa AC-23A (P_e):

    (220 ... 240 V) 315 kW
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW

  • Corrente termica convenzionale in aria libera (I_il):

    Temperatura ambiente 40 °C 1250 A

  • Corrente termica convenzionale (I_IL):

    Completamente chiuso 1000 A

  • Tensione nominale di tenuta all'impulso (U_folletto):

    12 kV

  • Tensione di isolamento nominale (U_io):

    1000 Volt

  • Tensione nominale di funzionamento:

    Circuito principale 690 V CA

  • Corrente nominale di breve durata a bassa tensione (I_{in orario}):

    per 1 s 40 kiloampere rms

  • Corrente di cortocircuito condizionale nominale (I_non-nc):

    (690 V) 80 kA

  • Perdita di potenza:

    a condizioni operative nominali per polo 110 W

  • Grado di inquinamento:

    3

  • Tipo di maniglia:

    Impugnatura e asta della pistola incluse

  • Meccanismo di funzionamento degli interruttori:

    03 (Lato sinistro)

  • Posizione dei terminali di linea:

    Dall'alto verso il basso, dal basso verso l'alto, dall'alto verso il basso

  • Dimensioni del fusibile:

    NH4

  • Sistema di fusibili:

    Din

  • Modalità operativa:

    Operato frontalmente

  • Standard:

    Norma CEI 60947-3

  • Tipo di montaggio:

    Montaggio di base

  • Numero di poli:

    3

  • Tipo di terminale:

    Terminali a capocorda

  • Larghezza terminale:

    50 millimetri

  • Coppia di serraggio:

    50 ... 75 Nm

  • Corrente nominale (I_N):

    Circuito principale 1250 A

  Tecnico UL/CSA

  • Coppia di serraggio:

    50 ... 75 Nm

  Ambientale

  • Stato RoHS:

    A seguito della direttiva UE 2011/65/UE e modifica 2015/863 del 22 luglio 2019

  • Legge sul controllo delle sostanze tossiche - TSCA:

    1SCC011025D0201

  Certificati e dichiarazioni

  • Certificato CCC:

    CCC OS1200-1250 2015.pdf

  • Dichiarazione di conformità - CE:

    1SCC311127D2703

  • Dichiarazione REACH:

    1SCC011021D0201

  Informazioni sul contenitore

  • Unità di livello 1 del pacchetto:

    scatola 1 pezzo

  • Larghezza livello pacchetto 1:

    394 millimetri
    15,51 pollici

  • Livello pacchetto 1 Profondità/Lunghezza:

    534 millimetri
    21,02 pollici

  • Altezza del livello 1 del pacchetto:

    368 millimetri
    14,49 pollici

  • Peso lordo del pacco di livello 1:

    30,1 kg
    66,36 libbre

  • Livello di pacchetto 1 EAN:

    6417019394206
