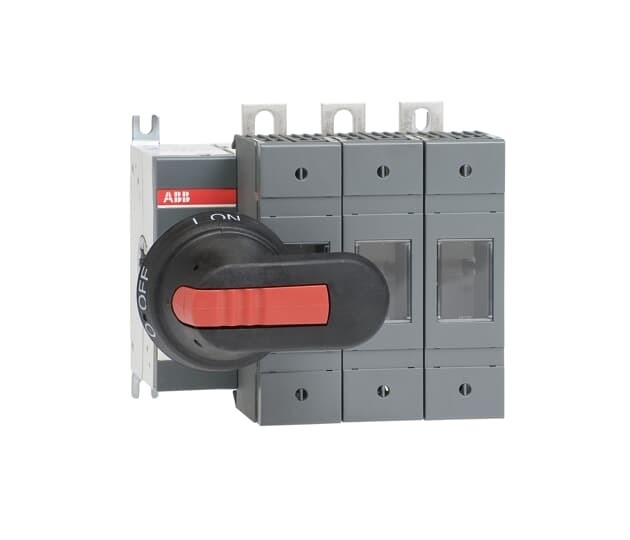

OS125GD03P 1SCA115639R1001 Interruttore di disconnessione per la gestione dell'energia industriale

OS125GD03P

Informazioni generali

• Tipo di prodotto esteso:

  OS125GD03P

• ID del prodotto:

  1SCA115639R1001

• EAN:

  6417019479774

• Descrizione del catalogo:

  OS125GD03P FUSIONE DELLA SCHIUSSA

• Descrizione lunga:

  Fusibili di commutazione, a comando frontale, 3 poli, 03 (lato sinistro), DIN,000,00Inclusi maniglia e albero,

• Valore circolare

  • Modello di segnalazione dei minerali di conflitto (CMRT):

    9AKK108467A5658

  • Dichiarazione ambientale del prodotto - EPD:

    1SCC311196D0201

  • Dichiarazione REACH:

    1SCC011021D0201

  • Informazioni sulla RoHS:

    1SCC011020D0201

  • Legge sul controllo delle sostanze tossiche - TSCA:

    1SCC011025D0201

  Trasparenza ecologica

  • Dichiarazione ambientale del prodotto - EPD:

    1SCC311196D0201

  Ordinazione

  • Quantità minima d'ordine:

    1 pezzo

  • Numero della tariffa doganale:

    85365080

  • Paese di origine:

    Finlandia (FI)

  Scarichi popolari

  • Scheda tecnica, informazioni tecniche:

    1SCC311013C0201

  • Istruzioni e manuali:

    1SCC311037M0206

  • Dichiarazione ambientale del prodotto - EPD:

    1SCC311196D0201

  Dimensioni

  • Larghezza netta del prodotto:

    147mm

  • Altezza netta del prodotto:

    140mm

  • Profondità / lunghezza netta del prodotto:

    130mm

  • Peso netto del prodotto:

    2.035kg
    4.49 libbre

  Tecnico

  • Corrente di funzionamento nominale AC-21A (I)_e):

    (500 V) 125 A
    (690 V) 125 A

  • Corrente di funzionamento nominale AC-22A (I)_e):

    (500 V) 125 A
    (690 V) 125 A

  • Corrente di funzionamento nominale AC-23A (I)_e):

    (500 V) 125 A
    (690 V) 125 A

  • Potenza operativa nominale AC-23A (P)_e):

    (220... 240 V) 37 kW
    (400 V) 55 kW
    (415 V) 55 kW
    (500 V) 75 kW
    (690 V) 110 kW

  • Corrente termica in aria libera convenzionale (I)_La):

    Θ = 40 °C 125 A

  • Corrente termica convenzionale (I)_Il):

    Completamente chiuso 125 A

  • Impulso nominale Resistere alla tensione (U)_imp):

    8 kV

  • Tensione nominale di isolamento (U)_I):

    1000 V

  • tensione di funzionamento nominale:

    Circuito principale 690 V CA

  • Valore nominale a breve durata resistenza alla corrente a bassa tensione (I)_CW):

    per 1 s 5 rms di kiloampere

  • Corrente di cortocircuito condizionale nominale (I)_n.c):

    (690 V) 80 kA

  • Perdita di potenza:

    a condizioni di funzionamento nominali per polo 12 W

  • Grado di inquinamento:

    3

  • Tipo di maniglia:

    Maniglia e albero della pistola inclusi

  • Meccanismo operativo degli interruttori:

    03 (lato sinistro)

  • Posizione dei terminali di linea:

    Da sopra dentro, da sotto fuori, da sotto dentro, da sopra fuori

  • Dimensione del fusibile:

    NH000
    NH00

  • Sistema di fusibile:

    DIN

  • Modalità di funzionamento:

    Azionamento frontale

  • Norme:

    IEC 60947-3

  • Tipo di montaggio:

    Montaggio della base

  • Numero di polacchi:

    3

  • Sezione trasversale del cavo:

    2.5... 25 mm2

  • Tipo di terminale:

    Termini di carica

  • Larghezza del terminale:

    20 mm

  • Torsione di serraggio:

    15... 22 N·m

  • Corrente nominale (I)_n):

    Circuito principale 125 A

  UL/CSA tecnica

  • Torsione di serraggio:

    15... 22 N·m

  Ambiente

  • Status RoHS:

    A seguito della direttiva 2011/65/UE e dell'emendamento 2015/863 del 22 luglio 2019
